LD雷達液位計

    雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買智能雷達物位計買的放心，買的值得。雷達物位計還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇

測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。

 雷達液位計特性與優勢：
無盲區，精度良好.
兩線制或四線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響
安裝簡便，牢固耐用，免維護
HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程
測量靈敏，刷新速度快。
適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃

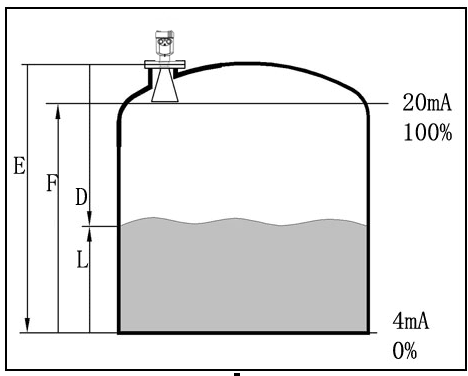

雷達液位計測量原理
雷達料位計天線發出微波脈沖，在被測物料表面產生反射，并被雷達系統所接收。

輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D

輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

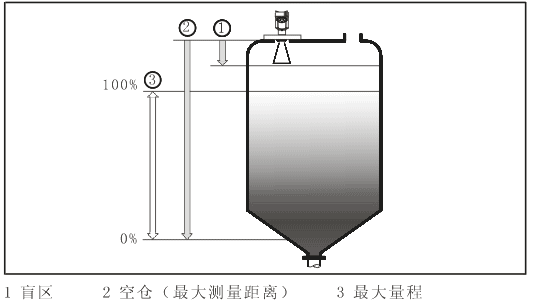

雷達液位計測量盲區
盲區（BD）是從測量參考點到最高物位時的介質表面的最小距離。

雷達液位計測量條件
注意事項
測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少50mm。
對于過溢保護，可定義一段安全距離附加在盲區上。
最小測量范圍與天線有關。
隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。

測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。
電氣連接
兩線制
HART通信的最小負載：250Ω
電纜入口：M20×1.5
內設極性反接，射頻干擾，及尖峰過壓的保護電路。
