防爆電接點壓力表

   防爆電接點壓力表系按GB3836.1 83《爆炸性環境用防爆電氣設備通用要求》和GB3836.2 83《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》的有關規定及相關標準進行設計，并經由國家指定的檢驗機構所審批的圖樣和技術文件進行制造。

儀表的防爆類別為Ⅱ類隔爆型B級T4組，其標志為ExdⅡBT4。

儀表適宜在有爆炸危險的場所內用來測量非結晶、非凝固的爆炸性混合物或各種無爆炸性的介質壓力。

儀表經與具有相應防爆性能或采取相應安全措施的電氣器件(如繼電器及接觸器等)配套使用，便能對被控系統實現自動控制和發信(報警)的目的。

主要技術指標
精確度等級：1.5
標度范 圍：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa
控制方式：上、下限緩行接點開關
最高工作電壓：DC 220V或AC 380V；
觸頭功率：10VA
工作位置：垂直安裝
使用環境條件：-10～50℃，相對濕度不大于80％，且爆炸性混合物應屬于ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
溫度影響：示值不大于0.4％/10℃，設定點不大于0.6％/10℃(使用溫度偏離20±5℃)。
絕緣強度：50Hz正弦交流電2000V歷時一分鐘
重量：6kg

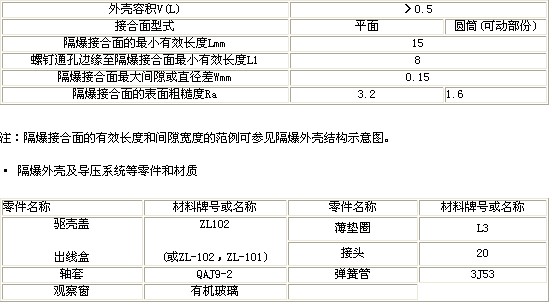

· 隔爆接合面型式及其基本參數

注：觀察窗的材質其抗沖擊強度不小于4J。觀察窗一旦損壞，則不準使用。

結構原理

儀表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。

儀表的隔爆外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的爆炸性氣體混合物在一旦引起爆 炸時產生的爆炸壓力外，并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬 間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。

儀表的工作原理是基于檢測元件(測量系統中的彈簧管)的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的
