LVG型智能V錐流量計

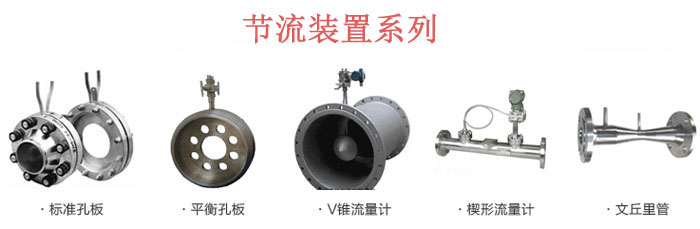

  V型錐流量計(V-cone flowmeter)是一種差壓流量計，它是差壓式流量測量的質的飛躍。它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。實踐使用證明，V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。由V錐傳感器和差壓變送器組合而成的V錐流量計，可精確測量寬雷諾數(8×103≤Re≤5×107)范圍內各種介質的流量。

概述
V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，它是利用錐體在流場中產生的節流效應來測量流量的，與其它節流流量計不同的是它改變了節流布局，從中心孔節流改變為環形節流，其理論原理是基于封閉管道中能量守恒定律的伯努力方程和流動連續性方程，在穩定流的情況下，管道中的流速與差壓的平方根成正比，V錐流量計穩定性好，準確度高，重復性好，量程比寬，對安裝管路要求低，壓損小，可測量含有固體顆粒流體，高壓流體，高含濕氣體及各種贓污流體。
二、工作原理

     V錐式流量傳感器包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口，該測量管是經過精密加工的，在尖圓錐體的兩端產生差壓，該差壓的高壓(正壓)是在上游流體收縮前管壁口處測量的靜壓力，而低壓(負壓)則取自圓錐體朝向下流端面錐體中心軸線孔處壓力。
    該圓錐體的頂尖朝向來流，圓錐體與其尾面之間是一個尖銳的銳角，此交合面的邊緣使流體在進入下游低壓區之前有一個平滑的過度區。

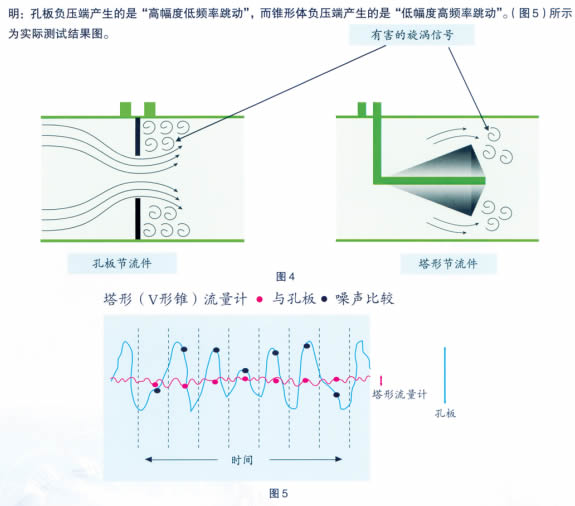

    由于流體不是被迫收縮到管道中心軸線附近，并且不是一個阻擋物，令流體改變流動方向，而是利用這種結構新穎的V錐式節流裝置實現了對流體的逐漸朝向管內邊壁的收縮，使V形錐流量計具有一系列獨特的優點。其低壓側產生高頻低幅的小渦流，因而差壓變送器被測的差壓是低噪聲信號，可使差壓變送器測得很高的分辨率，從而使V錐流量計獲得很寬的量程比和很好的重復性。

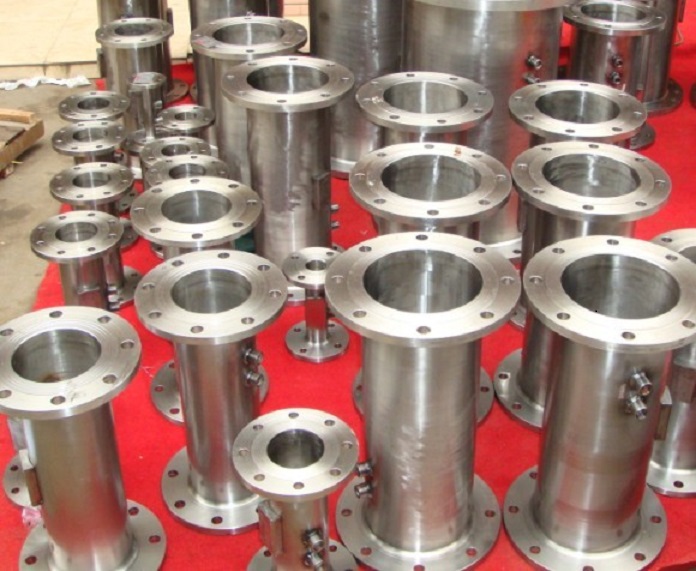

v錐流量計法蘭型

V錐流量計夾持型

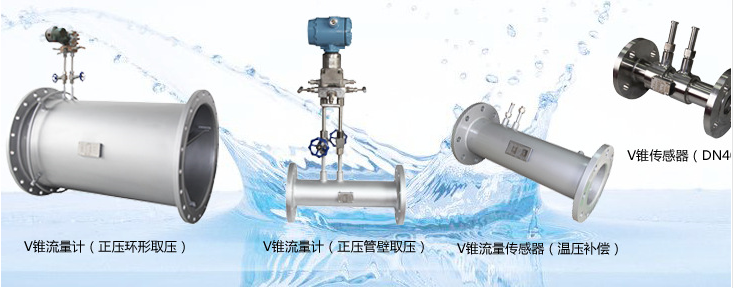

V錐流量計傳感器

V錐流量傳感器產生的差壓值的平方根與流量成正比關系.

 Qv=(c.ε)/(1－β4 )0.5.(π/4).d2.0.5
其中：Qv：流體體積流量
C： 流出系數

ε：流體可膨脹系數
β：節流比
 d：節流件直徑
ΔΡ：差壓值
 ρ1：流體工況密度

V錐流量計具有很強抗（漩渦流）干擾能力

三、主要技術指標
1.公稱通經：50mm≤DN≤1800 mm
2.公稱壓力：PN≤40Mpa
3.雷諾數范圍：8×103≤Red≤107
4. 精度等級：0.5級，1.0級
5. 重復性：≤0.1％
6.前直管段：1～3D，后直管段：3～5D
7.壓損小：僅為孔板的1/2～1/3
8.錐體后緣產生旋渦小，負壓側輸出穩定，波動小穩定性好。
9.量程比寬：流量范圍可達：1：15
使用注意事項
5.1、開箱檢查及型號規格的確認：
LG系列V錐流量計出場時是經過充分檢查后才投放市場，用戶在收到貨后請及時進行型號及規格的確認，并檢查外觀是否有損傷，型號及規格刻印在流量計外側的銘牌上，同時應確認收到貨物與包裝箱內裝箱單上所列的零部件是否齊全。
5.2、運輸及保管：
為了防止運輸及搬運途中損傷儀表，在工作現場安裝之前，請保持本產品出場時的包裝狀態。
5.3、在需要長時間儲存時，請注意一下幾點：

5.3.1、存放在不受沖擊及震動的地方。
5.3.2、避免受到風吹雨淋，存放環境最好放在常溫常濕(25℃ 65％RH左右)
5.3.3、盡量保持在本產品出廠時的包裝狀態下進行存放。
5.3.4、使用過的產品保存時，請務必將儀表內的殘留物清洗干凈。
5.4、安裝場所：
LG系列V錐流量計即使在比較惡劣的條件下也能正常工作，但為了長期安全穩定的使用，在安裝時請注意一下幾點：5.4.1、安裝場所沖擊與震動
LG系列V錐流量計出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。5.4.2、安裝場所環境溫度條件。

   請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。
5.4.3、安裝場所環境空氣條件
   LG系列V錐流量計應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。
   安裝要求
導壓管用于傳輸過程壓力給變送器，如果導壓管內的液體中含有氣體或管內的氣體中有殘留物，就不能正確的進行壓力傳遞，測量就會產生誤差，因此，配裝導壓管時應注意一下幾點：

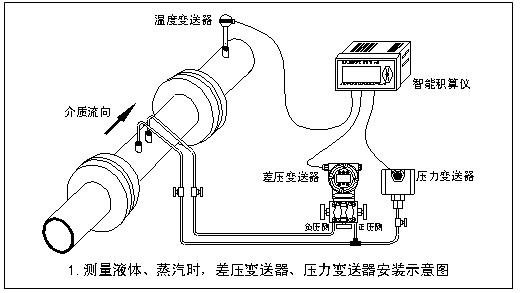

6.1、導壓管上引壓閥的安裝角度：
過程流體是氣體及蒸汽時，引壓閥的安裝位置應在工藝配管上方，過程流體是液體時引壓閥的安裝位置應在工藝配管下方。
6.1.1過程流體是氣體，變送器位置應高于引壓閥，過程流體時液體及蒸汽時，變送器位置應低于引壓閥。
6.1.2高低壓側的導壓管不能產生溫差。
6.1.3測量蒸汽時應用冷凝器。
