詳細介紹

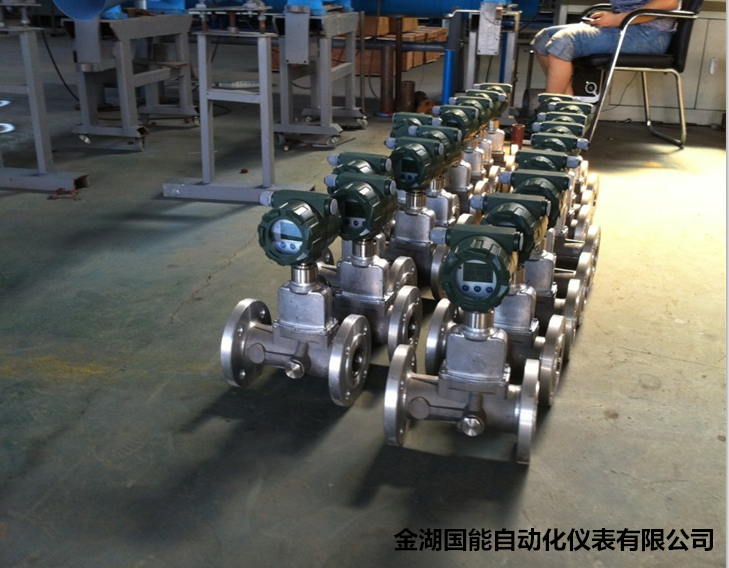

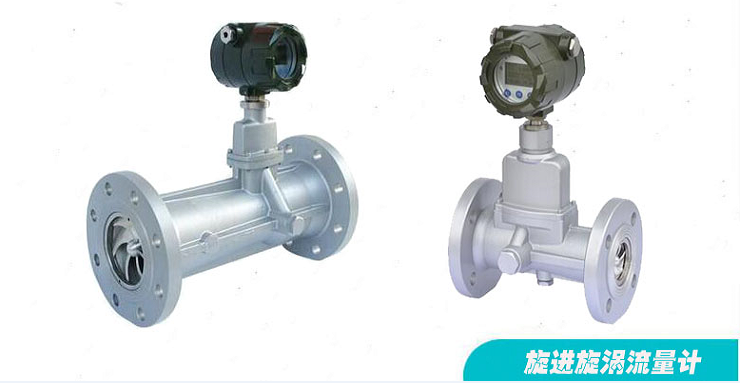

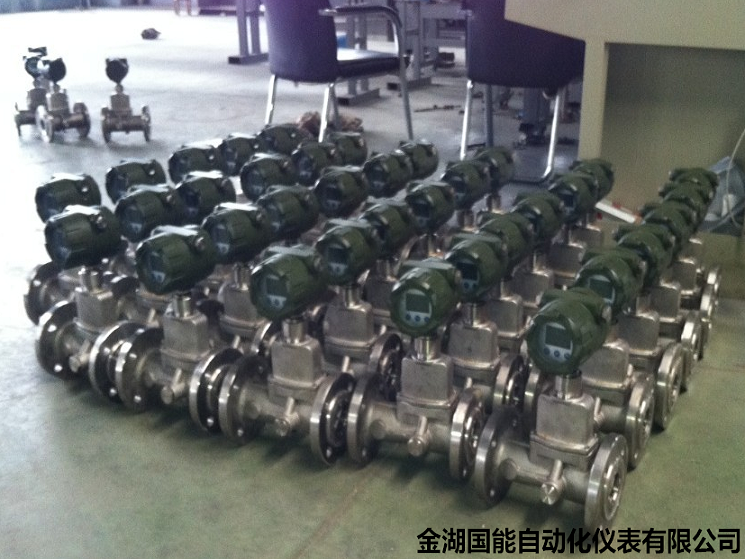

LUX型旋進漩渦流量計
旋進旋渦流量計特點：
1:無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
2:采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
3:智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
4:采用可效地提高檢測信號強度，并抑制由管線振動引起的干擾
5:采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
6:采用EEPROM技術，參數設置方便，可永久保存，并可保存最長達一年的歷史數據；
7:轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；
8:配合數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸；
9:壓力、溫度信號為變送器輸入方式，互換性強；
10:整機功耗低，可用內電池供電，也可外接電源。
主要用途

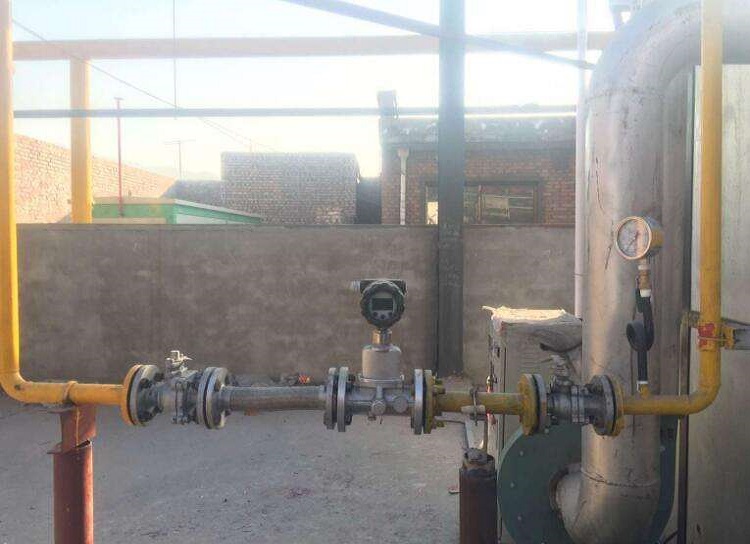

-LUX天然氣流量計是基于旋進旋渦流量計的基礎上研發新型產品，廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。
使用環境條件
環境溫度：-30℃～+55℃
相對濕度：5%～95%
大氣壓力：86KPa～106KPa
工作條件
介質溫度范圍：-20℃～+70℃
公稱壓力：1.6、2.5、4.0 、6.3MPa
工作原理
流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散 段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比，不受流體物理性質和密度的影響，檢測元件測得流體 二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信 號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
主要技術參數
|
代號 |
口徑 |
流量范圍m3/h |
||
|
GN-LUX-25 |
DN25 |
2．5～30 |
||
|
GN-LUX-32 |
DN32 |
4．5～60 |
||
|
GN-LUX-50 |
DN50 |
10～150 |
||
|
GN-LUX-80 |
DN80 |
28～400 |
||
|
GN-LUX-100 |
DN100 |
50～800 |
||
|
GN-LUX-150 |
DN150 |
150～2250 |
||
|
GN-LUX-200 |
DN200 |
360～3600 |
||
|
|
代號 |
功能1 |
||
|
N |
無溫壓補償 |
|||
|
Y |
帶溫壓補償 |
|||
|
|
代號 |
輸出型號 |
||
|
F1 |
4-20mA輸出(二線制) |
|||
|
F2 |
4-20mA輸出(三線制) |
|||
|
F3 |
RS485通訊接口 |
|||
|
|
代號 |
功能2 |
||
|
E1 |
1.0級 |
|||
|
E2 |
1.5級 |
|||
|
T |
常溫 |
|||
|
P1 |
1.6Mpa |
|||
|
P2 |
2.5Mpa |
|||
|
P3 |
4.0Mpa |
|||
|
D1 |
內部3.6V供電 |
|||
|
D2 |
DC24V供電 |
|||
|
B1 |
不銹鋼 |
|||
|
B2 |
鋁合金
|
|||
