MC超聲波明渠流量計

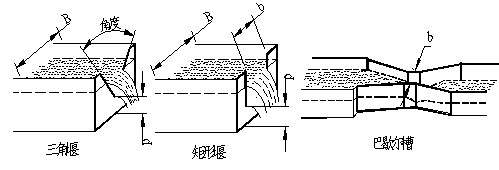

  超聲波明渠流量計直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大 小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位流量關系反算出流量.普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙 度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減至最小。
儀表工作時，超聲波感器固定安裝在被測量液面上方。探頭向水面發射脈沖超聲波。聲波通過空氣到達液面，聲波被液面反射成為反射波，探頭接收反射波稱為回 波。探頭下邊的校正棒也產生反射被探頭接收稱為校正波。儀表根據發射波與回波、發射波與校正波之間的時差求出探頭到液面的距離。在與探頭到水位零液位的距 離L減，即求出液位高度H。如圖所示。

儀表的探頭安裝在量水堰槽水位觀測點位置上，測量流經量水堰槽的水位。在儀器安裝時，把相應量水堰槽的水位流量關系以數表形式經由按鍵裝入儀表內存儲器。儀表的微處理機由測出的水位，用查表法求出對應的流量值。數表中兩相鄰數值之間的數，用線性插值法求出.

【明渠流量計產品特點】：

非接觸式測量：傳感器不與流體接觸，不受污水的腐蝕和粘污。傳感器為ABS外殼全密封結構，耐、耐堿、耐腐蝕，在潮濕環境里可長期靠運行；

直接測流動水面：傳感器直接測流動水面的液位，不使用靜水井,可以防止因使用靜水井,污水中的懸浮物、泥沙等堵塞連通管，造

成靜水井與量水堰槽內水位不一致，或因冬季結冰，形成虛假液位，從而導致流量測量錯誤；

廣泛的適應性：通過鍵盤設置儀表參數，可與各種量水堰槽配用。以適應地表明渠、地下涵管等不同的應用條件；

完整的技術支持：隨機文件提供儀表安裝方法，參數設置方法，量水堰槽構造及安裝方法，流量誤差檢定方法等；

【明渠流量計技術指標】：

1、流量量程：10升/秒～10米３/秒(由配用量水堰槽的規格決定); 2.、流量不確定度：5%; 3、超聲波最大測距：2米;

4、探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量); 5、測距誤差：±3mm; 6、水位分辨力：1毫米;

7、工作環境溫度：—20～+50度; 8、儀器防護：探頭為可浸水式；儀器為防塵式;

9、遠傳信號：4—20mA、RS--232串口輸出，用于遠程通訊；

10、交流或直流供電：交流：220V/50HZ/4W; 直流：12V/60mA(交流、直流同時存在，儀表使用交流，交流掉電時，自動接通直流)
